iPad7(A2200/A2197/A2198)の修理工程

皆様こんにちは！

iPhone修理ダイワンテレコム新宿本店でございます！

本日は、iPad7(A2200/A2197/A2198)の修理依頼がありましたので、作業工程を画像付きでご紹介していきたいと思います！

※このブログは、個人によるiPad修理を推奨するものではございません。







iPad7(A2200/A2197/A2198)の修理前状況

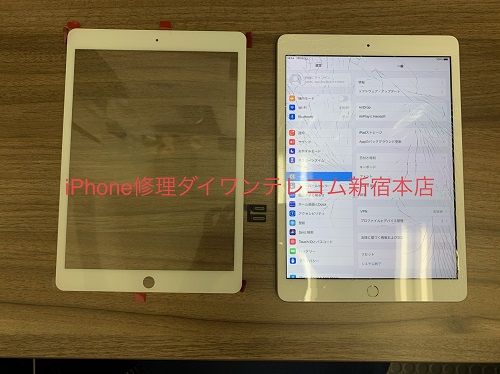

こちらのiPad7(A2200/A2197/A2198)は本体を落としてしまったことにより、画面割れが起きている状態です。

このまま放置しておくと、ガラスパーツには、タッチ機能も備わっている為、ゴーストタッチの原因にもつながる可能性があります。

今回は、割れているガラスの交換のみを致します。



①ガラスパーツの取り外し



iPad7のガラスパーツの取り外しにかかります。

パーツは、特殊な圧着で固定されている為、本体を温めてガラスパーツを浮かせます。

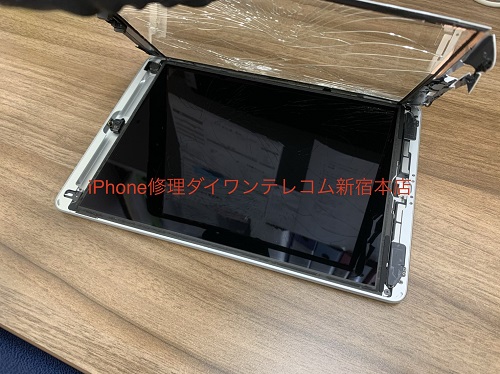

パーツがきれいに外れると上記のような状態になりますが、これだけでガラスパーツは取り外すことが出来ません。



②液晶パーツの取り外し

①でガラスパーツを取り外すと、その下に液晶パネルがある状態になります。

丁寧に取り外さないと、液漏れや色焼け、表示されなくなってしまう原因となるので慎重に行います。

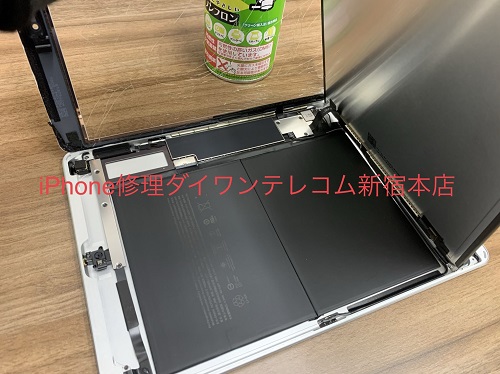

液晶パーツの下には、ガラスパーツや液晶パネルのコネクタなどを接続している基板やバッテリーなどが現れます。

コネクタの上部は、金属プレートなどで固定されている為、ドライバーを使用して取り外しを行います。



③パーツの移植作業

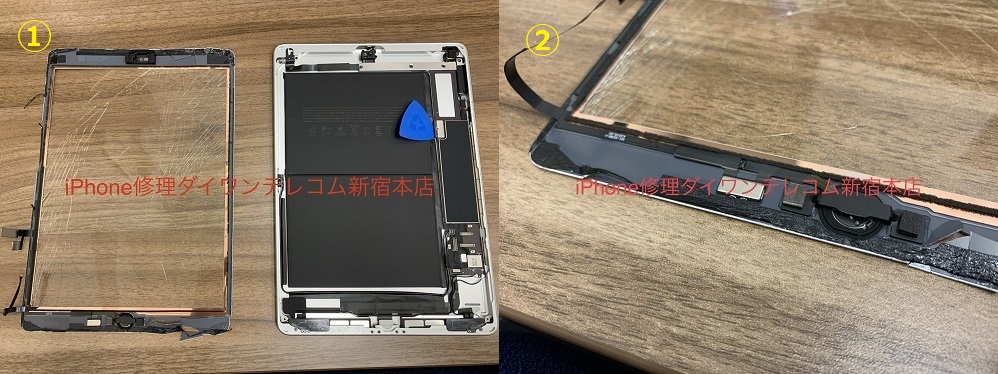

取り外しがすべて終わると上記の写真①のように本体とパーツが分離した状態になります。

外したパーツを拡大すると、写真②のようにホームボタンのパーツが残っております。

指紋認証を搭載したホームボタンは、本体とペアリングされている為、別パーツへ移植が必要な作業となります。

ホームボタンケーブルは非常にデリケートな作りをしているので、傷や断線に気を付けながら作業を行います。



④組立作業

①～③の作業を経て、順番を逆にたどりながらパーツの取り付け作業を行います。

この時に、フレームの歪みや本体の変形等が著しくあると、パネルの取り付けが上手くいかない為、やすりなどで状態を整えます。

問題なく取り付けが終わると、新品のようなきれいな状態に戻ります。





作業後は、動作確認を行い問題ないことも確認できましたので、これで作業完了です。
