PS4Pro 冷却ファンクリーニングとCPUグリス塗り直しは今池店へ

ゲーム修理のダイワンテレコム名古屋今池店です。

今回は「PS4Pro(CUH-7200B)の冷却ファンクリーニングとCPUグリスの塗り直し」をご紹介します。

本体起動5分ほどで冷却ファンが掃除機のような唸り音をあげる症状との事でご相談いただきました。

2016年にPS4Proが発売されてから今年2022年で6年程経ちますが、長期使用しているとどのゲーム機種でも同じような症状でお困りの方はいるのではないでしょうか?

もし、クリーニングをお考えの方はこの修理ブログを参考までにご覧くださいね!

それでは早速、分解〜グリス塗り〜内部クリーニングの大まかな流れをご参照ください。

それでは

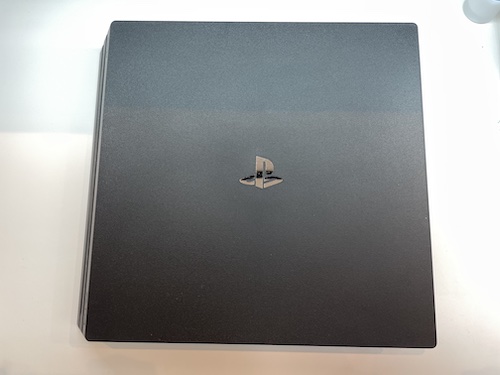

まずは四隅に「◯△□X」マークが付いてる面を表にしてHDD/SSDを外していきます。

PS4Pro CUH-7200B 表面から外す

SSD/HDDの取り付け・取り外しは通常一般ユーザーでもできるように簡単に脱着可能です。

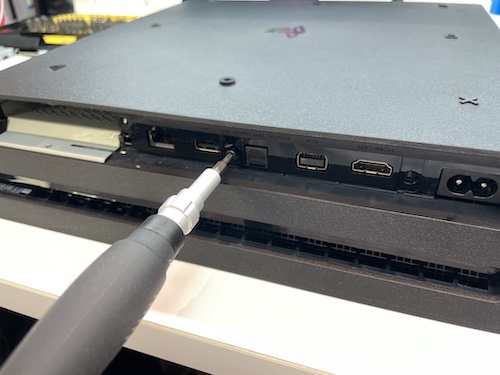

蓋を外してネジ1つ外すだけでOK!

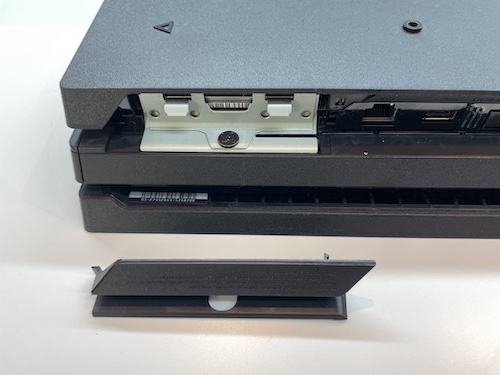

PS4Pro CUH-7200B SSD HDD 取り外し

後は引っ張り出すだけ

PS4Pro CUH-7200B SSD 取り外し

HDD/SSDの右隣にある*シール(2箇所)を外します。

*左の封印シールを外すと正式プロバイダ(SONY)での修理が受けられなくなります。PS4Pro CUH-7200B 封印しーる

CUH-7200Bは左側(封印)シール裏にネジがあります。

(型番によっては右側シール裏にもネジがあります)

PS4Pro CUH-7200B 封印シール

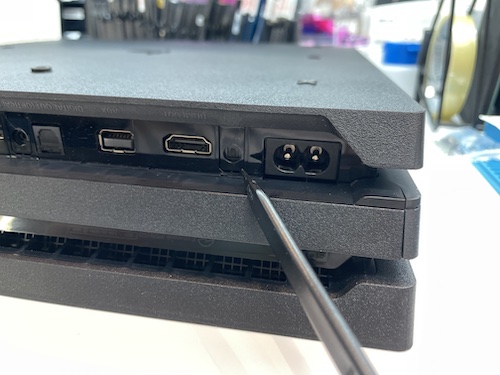

↓この面で表から見えるツメは3箇所だけですが、内側からは数カ所ツメがあります。

PS4Pro CUH-7200B 爪を剥がす

表面の蓋を外す

手前角→奥角→中央の順番に外します。

PS4Pro CUH-7200B 表面の蓋 外し方

中央の裏側には数カ所ツメがかかっていますが

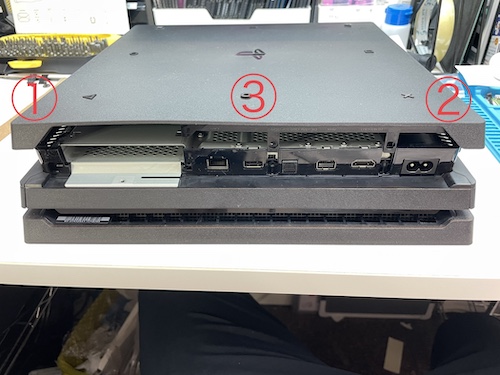

①→②→③の順番に外すのがおすすめ

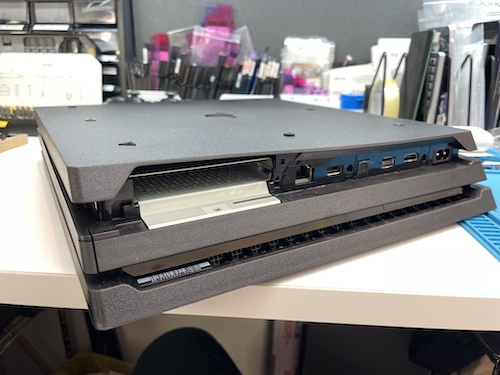

↓写真の状態まで取れたら蓋全体を手前にスライドさせると蓋が外れます。

PS4Pro CUH-7200B 表面の蓋 外し方

右上にコネクタは[スライドロック式]と[バックフリップロック方式]があるので外すときは注意して外します。

PS4Pro CUH-7200B 表面の蓋 外し方

コネクタ系を全て外したらネジを外します

(ここまで進んだらネジを外さず裏面へ進むのもありです)

PS4Pro CUH-7200B 表面の蓋 外し方

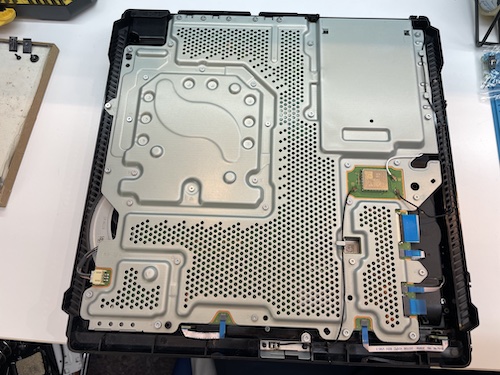

プレートを外したら左上のシールドを外します

PS4Pro CUH-7200B 表面の蓋 外し方

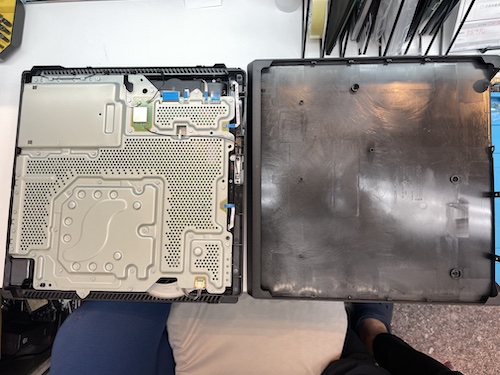

ここまで外したら裏面の蓋を外していきます

(この状態で裏返すと基板がパカパカするので注意が必要)

PS4Pro CUH-7200B 基板分解

電源ユニットを外さないとこの基板は外れません。

裏面と電源の外す方法

裏面も表面同様に両端を外してから中央の順に外します

PS4Pro CUH-7200B 裏面の外し方

電源ユニットを外します

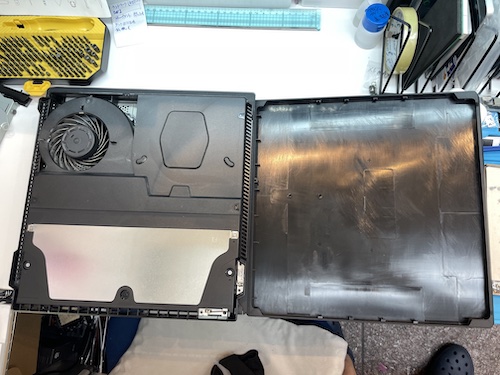

左上が冷却ファンで下に見える銀色の部分が電源ユニットです

PS4Pro CUH-7200B 裏面の蓋 外し方

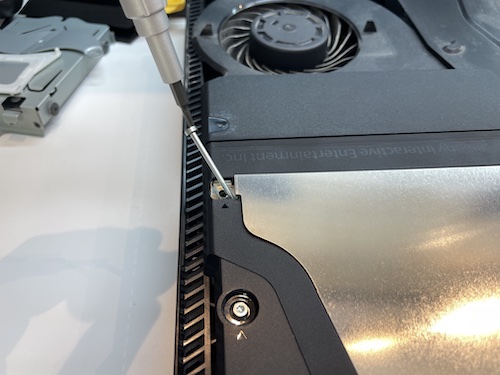

ネジは4箇所あり、内2本は長いのが特徴的です

PS4Pro CUH-7200B 裏蓋開け方

ネジを外したら銀プレートを外します

PS4Pro CUH-7200B 電源を外す

ケーブルで接続されているのでゆっくり持ち上げます

PS4Pro CUH-7200B 電源ケーブル 外し方

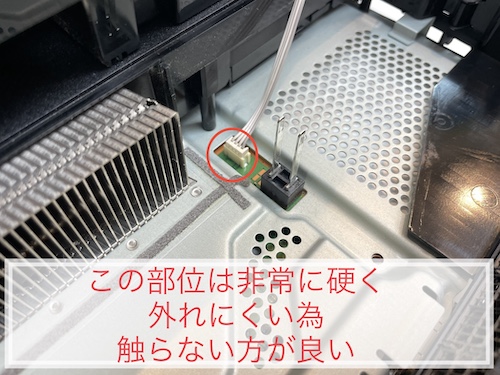

この作業で一番の注意点ですが、このコネクタを外す際はA側では無くB側のコネクタを外すことがおすすめです。A側は非常に硬いです。A側から外そうとしてAのケーブル付け根を掴み、ぐらぐら揺らして外そうとしてアタッチメント全体根こそぎ外れてしまう症例や基板パターン剥離など修復作業だけで数万コースになる重傷例もあるようです。

PS4Pro CUH-7200B 電源ケーブル 外し方

マイナスドライバーを差し込んでグラグラ揺らしながら引っ張り外すのは大変危険なのでやめましょう。





CPUグリスを塗り直す

電源ユニットを外したら

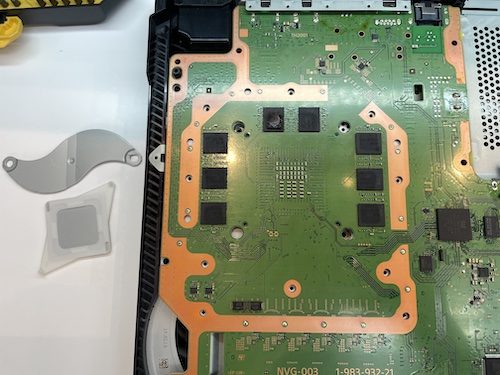

表面に戻って基板を外します。

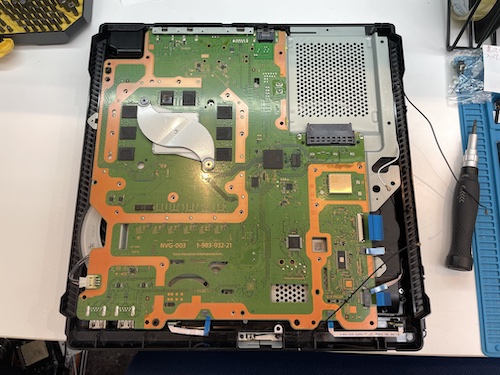

上部に見える四角枠の中にCPUがあります。

PS4Pro CUH-7200B 基板外し方

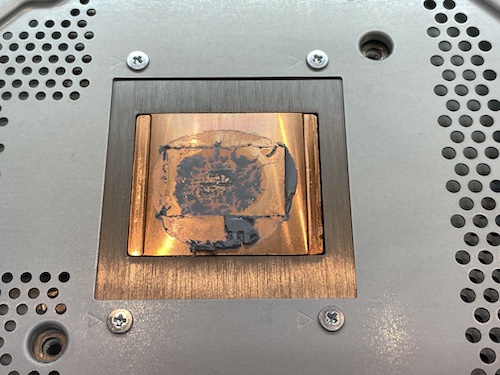

↓CPUにあたる部分が銅色の部位です

PS4Pro CUH-7200B 基板外し

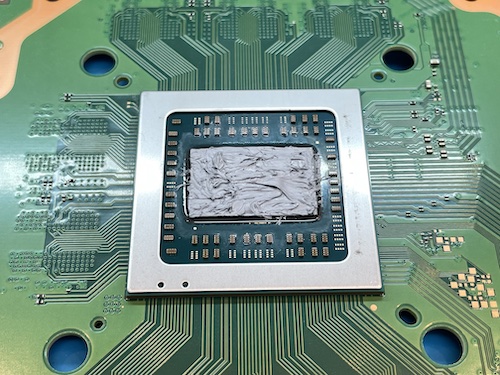

グリスを綺麗に拭き取ります。(無水エタノールを使うと綺麗に取れます)

PS4Pro CUH-7200B CPU クリーング

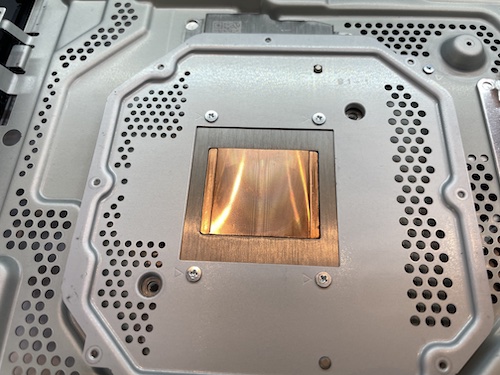

ピカピカになる!

PS4Pro CUH-7200B CPUクリーニング

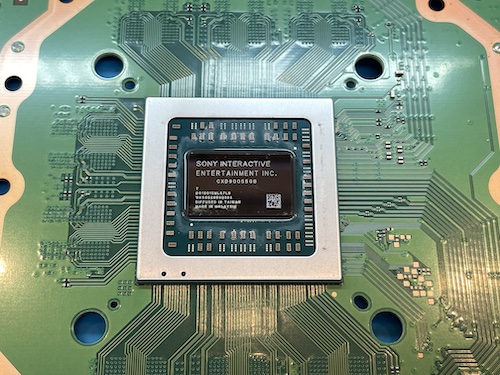

↓今回一番のメイン、CPUを綺麗にクリーニングします

PS4Pro CUH-7200B CPUクリーニング

↓ある程度綺麗にしたら新しいグリスを塗布します

PS4Pro CUH-7200B CPU グリス塗り直し

写真の量の2〜3倍つけて綺麗に塗布します

PS4Pro CUH-7200B CPU グリス塗り直し

こんな感じで塗布して後は元に戻します

PS4Pro CUH-7200B CPU グリス塗り直し

冷却ファンをクリーニングする

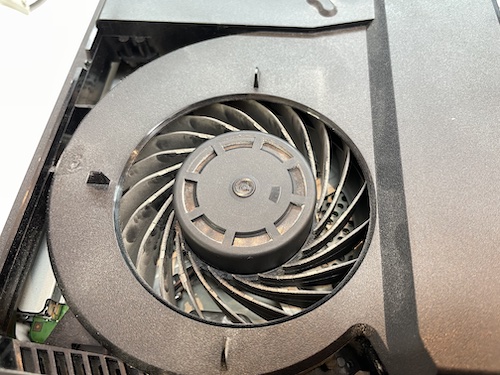

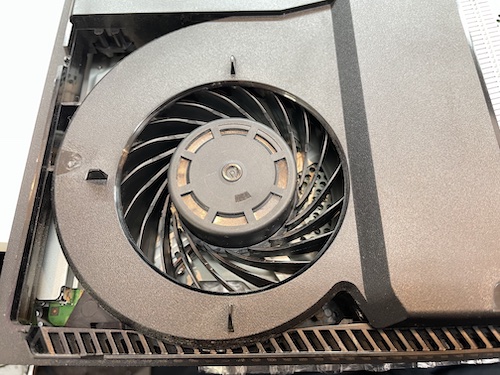

冷却ファンはご覧の通り、さほどゴミは詰まった感じはありませんが

実際に汚れを拭き取ってみると・・・

PS4Pro CUH-7200B 冷却ファン

この綿棒2本分汚れていました

PS4Pro CUH-7200B 冷却ファン

 綺麗になりました!

本体やファンの周りにある換気口もエアーをかけると結構なゴミや埃が排出されていました。

PS4Pro CUH-7200B 冷却ファン 掃除

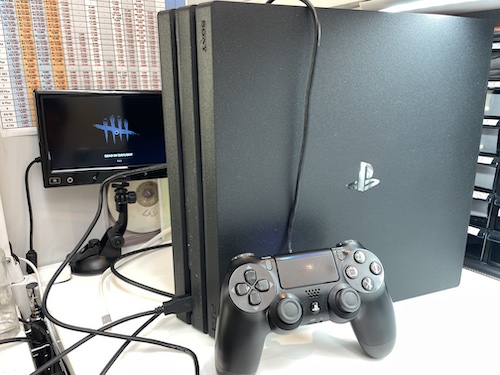

修理前後はテスト用に「dead by daylight」を使用しました。

PS4Pro CUH-7200B 冷却ファン

クリーニング前はゲームをしてないのに3分ほどで掃除機の様な音がしてましたが

クリーニング後はずっと静かなPS4Proで無事にクリーニングのみで本来のPS4Proに戻りました。

今回一番大変だったのは電源ユニットのケーブル外しですが、もし自宅で自分で分解してみようとお考えの方はB側を外す方が安全かつ早いのでそちらをおすすめします。

後はネジが多い為、場所を忘れないためにも写真を取りながら進めていくのが良いかもしれません。



PS4Pro 内部クリーニング&グリス塗り直し作業

11,800円(税込)

お預かり期間 3〜7日ほど
