こんにちは。ダイワンテレコム柏店です。
本日はご依頼を受けましたiPhoneの修理レポートをご紹介致します。
当店では、様々な種類の修理項目を幅広くお受けしております。
今回は、その修理の中でも特にご依頼の多い【画面割れ修理】をお伝えしたいと思います。
修理機種は【iPhone7】となります。
液晶のタッチの不具合もなく、色の変化なども無い状態ですね。
それでは、修理の工程を連続写真でごらんください！
修理開始！

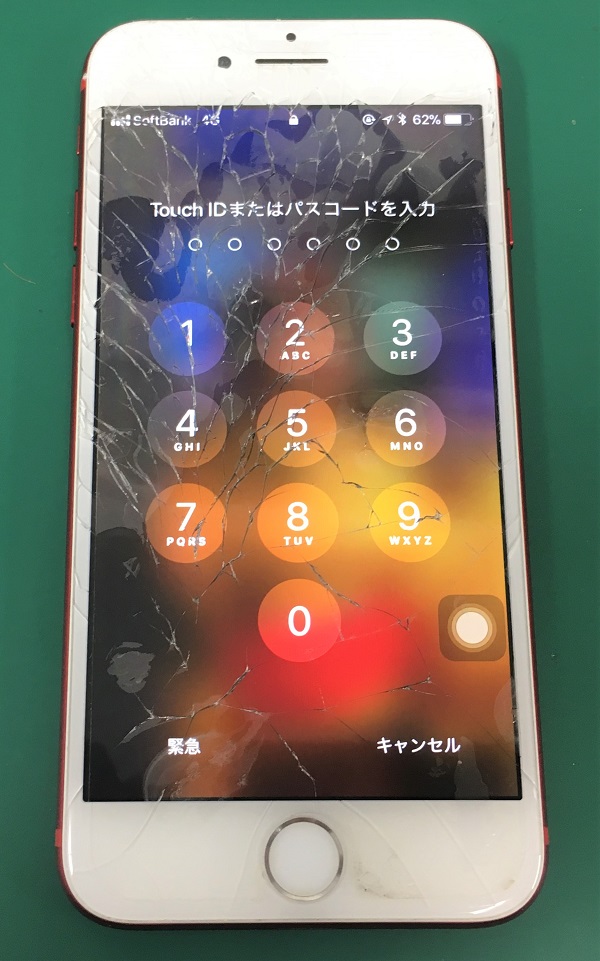

まずは、状態の確認ですね。
全体的にヒビが広がっている感じです。作業前には電源を忘れずに落としておきましょう。

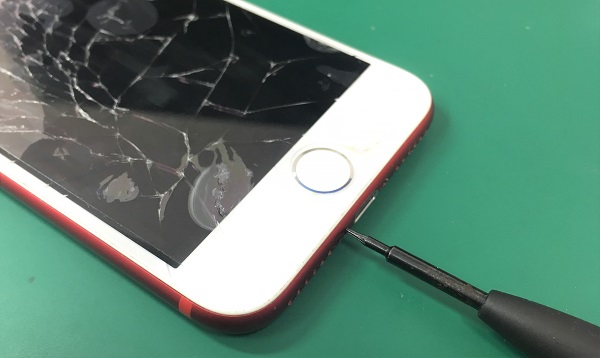

本体の部分とパネルの部分を分離させるのですが、特殊なネジを外す事でパネルを開閉する事ができるようになります。

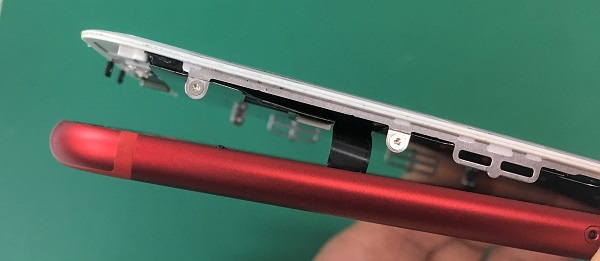

iPhone7のパネルはiPhone6sシリーズまでとは違い、開閉する方向が変わっています。
サイドの部分にケーブルがありますので、一度パネルを浮かせたら本体上部の引っ掛かりのあるツメを外し、そのまま横方向へ開ける感じとなっています。

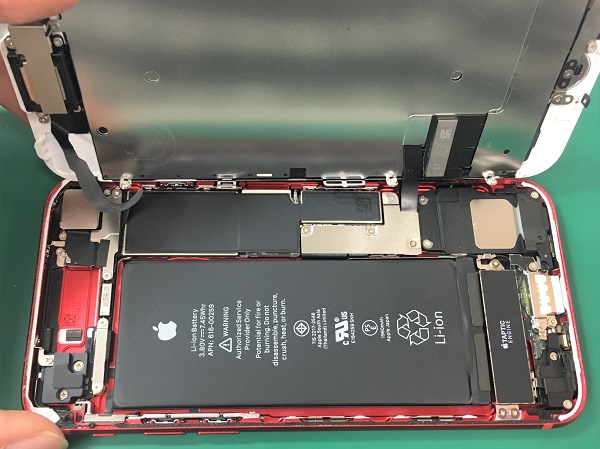

ケーブルに注意して、横にパカっと開きます。
作業の前にはバッテリーのコネクタを外しておきましょう。

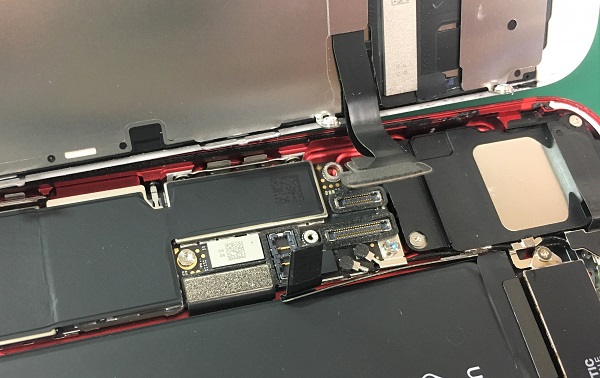

そして、パネルと接続されているコネクタを外します。

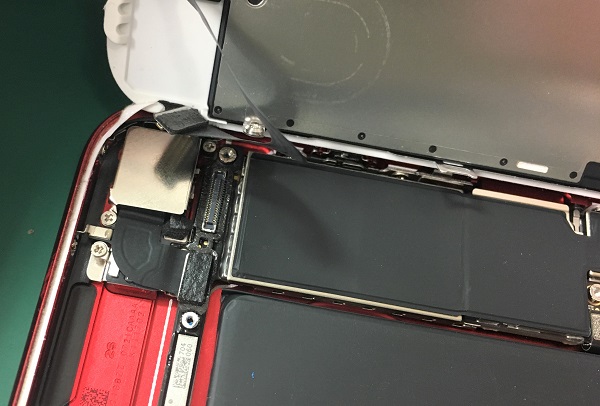

次は本体上部のカメラ付近のコネクタです。
こちらはインカメラやセンサーのコネクタとなりますね。

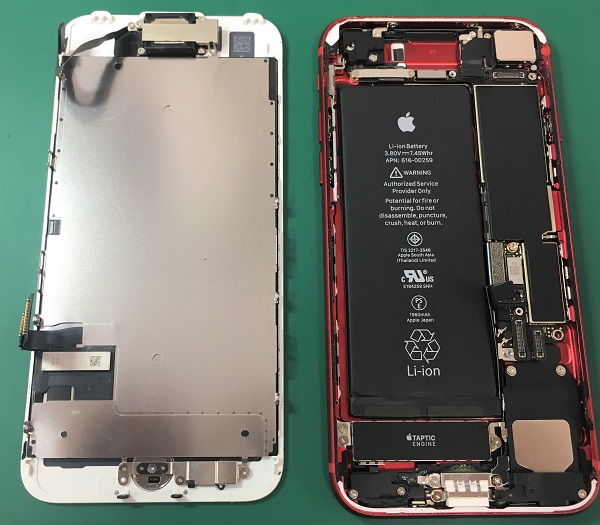

はい。このように本体とパネル部分の分離が完了しました。
これで作業がしやすくなります。

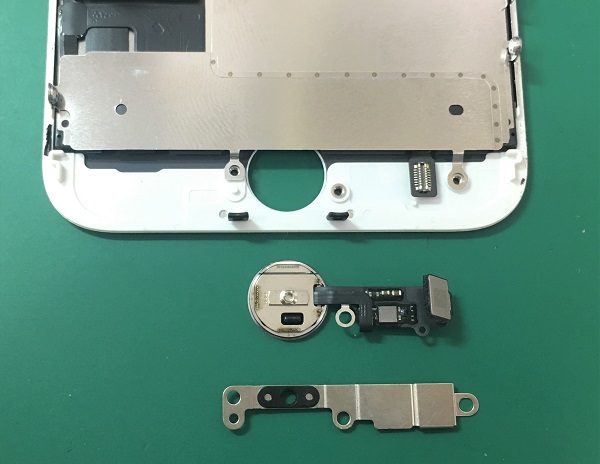

ホームボタンを取り外しましょう。
基本的に、パネル交換では使える部品は元の本体から移植する事となりますので、取り外しは慎重に行いましょう。特にiPhone7はホームボタンがデリケートになっていますので注意が必要です。

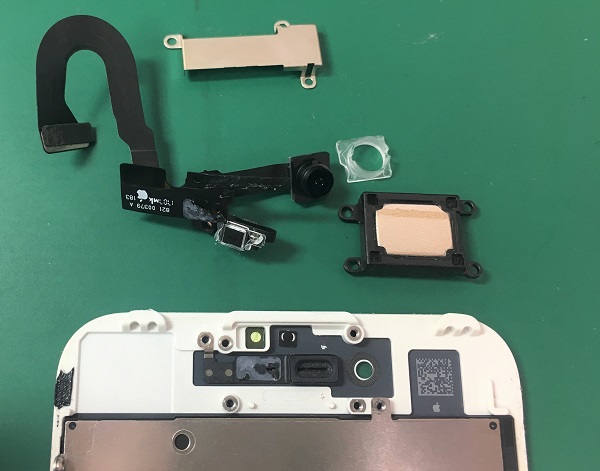

次は、パネル上部のカメラ、センサー部分の取り外しです。
このように、一つに繋がったパーツを新しいパネル側へ移植することとなります。
最後はヒートシンクパネルを外して…

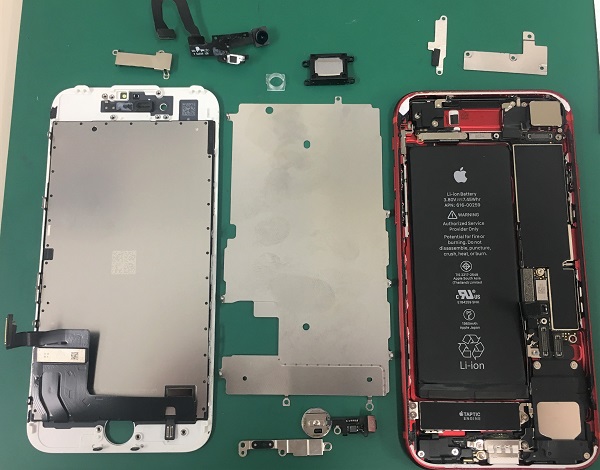

このように移植をするための分解が完了いたしました。
後は分解とは逆の手順で新しいパネルにパーツを移植して再組立てをすれば、修理が完了となります。
修理完了！
はい。では、修理の完了したiPhone7をご覧ください。

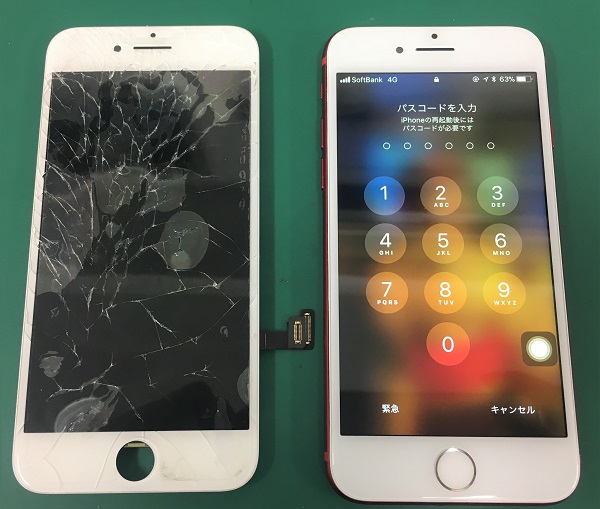

左側が元の画面割れのパネルで、右側が部品を移植した新しいパネルの本体となります。
当店の修理はデータを削除する事なく、このように綺麗な仕上がりで即日修理完了となっております。
画面割れの修理でしたら、1時間以内には終わる目安となっております。
修理に関するお見積りや、ご相談がございましたらお気軽にお問い合わせくださいませ。
以上で連続写真による修理レポートを終了といたします。
ご覧頂きまして、ありがとうございました！
