【修理工程】iPhone7Pの画面交換

さて本日も修理事例を紹介していきたいと思います。

今日紹介するのはiPhone7Pの画面交換です。

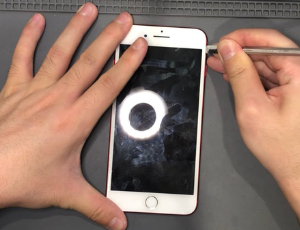

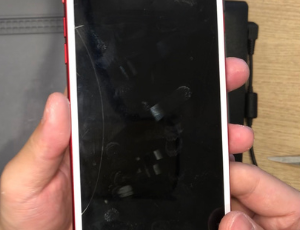

画面が薄く割れているのが分かるでしょうか？

この画面を綺麗に交換していきたいと思います♪



まずはiPhoneを開いていきます。

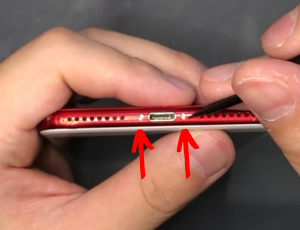

ドックコネクター横にある星ネジを外します。

星ネジを外したらドライヤーなどでしっかりと温めて

画面と本体の間のテープを剥がしていきます。

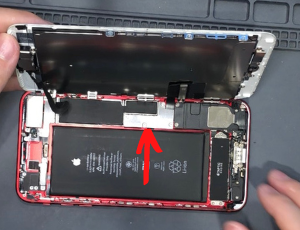

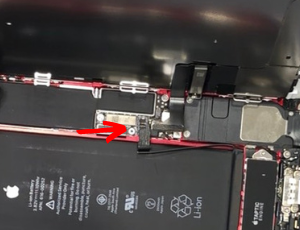

iPhoneを開いたらまずはバッテリーのコネクタを外していきます。



バッテリーのコネクタがついている状態で作業をするのは危険です。

誤って電流が流れ込んで感電する危険性があるので

必ず最初にバッテリーのコネクタを外していきます。

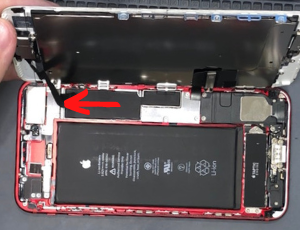

バッテリーのコネクタが外せたら次に画面のコネクタを外します。

バッテリーのコネクタ付近に2つ。

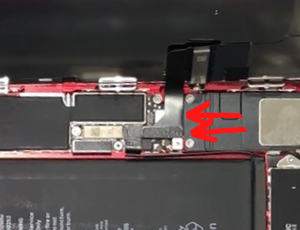

iPhoneの上部に1つあります。

これで画面と本体の分解ができました！



次に画面の分解をしていきます。

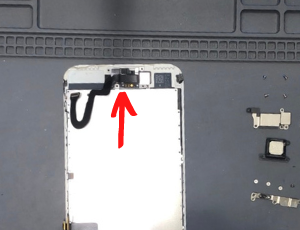

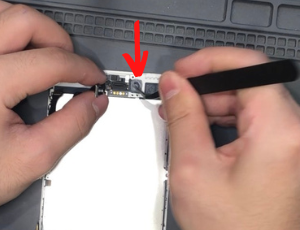

画面上部にイヤスピーカーとインカメラがあります。

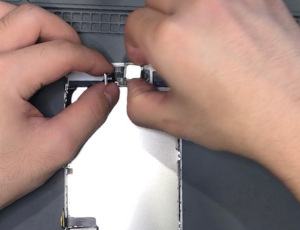

カバーを外してイヤスピーカーを外します。

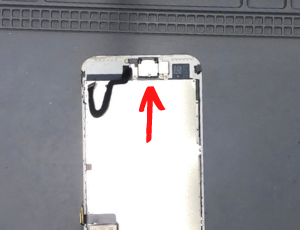

またカメラの受け皿となっているポラスチックがあるので

これも外していきます。

カメラの部分は画面に粘着テープでくっついているので

しっかりと温めてから剥がしていきます。

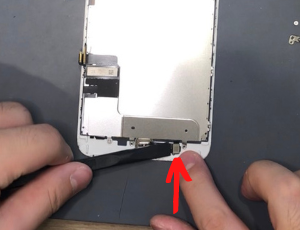

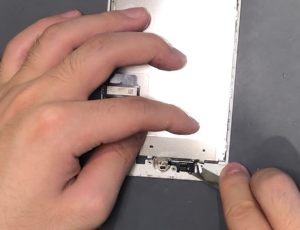

次に画面下部にあるボタンを外していきます。

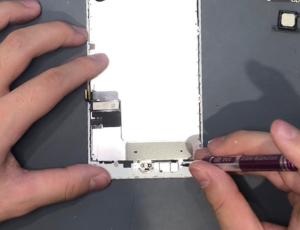

カバーを外すとボタンのコネクタがあるので外します。

このボタンも粘着テープでくっついているので

しっかりと温めてから剥がしていきます。

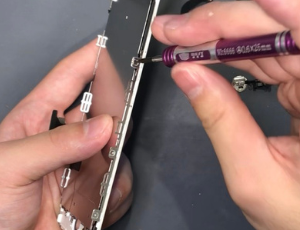

最後にヒートシンクを外していきます。

画面側部にネジでとめられているので外します。

これで画面の分解は完了です。

あとは新しい画面を用意して外したものを

逆の順番でつけていくだけです。

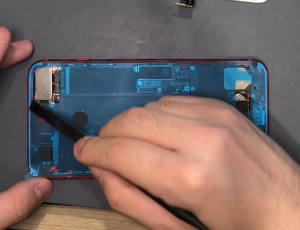

防水シールがある場合はちゃんとつけてから

元に戻していきましょう。

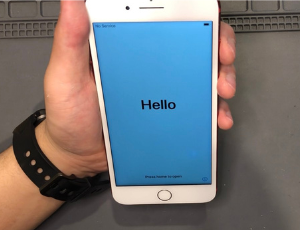

これで綺麗になりましたね♪

今回のiPhone7P画面交換はいかがだったでしょうか。

こう文字にしていると何を言っているのか

よく分からなくなってきます。。。笑



細かい作業の為、他の部分を誤って傷つけてしまったりして

更なる故障を招く事もありえますので

修理の際はぜひ当店までご来店くださいませ♪



当店ではiPhoneを即日修理しておりますので

困ったことや修理をしたいという時はお気軽にご相談くださいませ♪
