【Switch修理事例】Switchの液晶交換

皆さんこんにちは!

iPhone修理ダイワンテレコム盛岡店のナカムラです!



当店は毎日10:00~20:00まで営業しております。

iPhoneを中心にAndroid、iPad、Switchなどのゲーム機など

幅広く修理を行っております。



お困りの事がございましたらお気軽にご相談くださいませ♪

Switch液晶交換の修理事例

さて本日はiPhoneではなく

Switchの液晶修理をしていきたいと思います!



今回お持ちいただいたお客様は

画面が急に映らなくなってしまったというものでした。

落としたり、水につけてしまったというような事はないようで

急に画面が映らなくなってしまったようです。

テレビに映す事は出来るようなので

本体の液晶が原因だと思われたので液晶交換を行います。



まずはジョイコンを外し、裏面のカバーを外します。

ネジがいくつかありますが

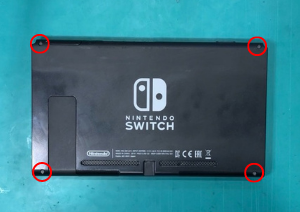

まずは背面の4つのYネジを外します。

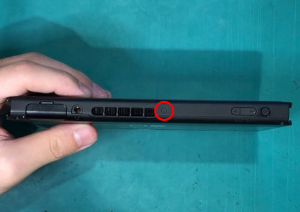

次に上部に1つ

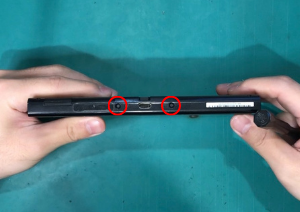

下部に2つ

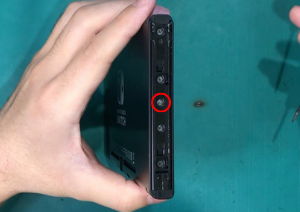

左右のジョイコンのスライド部分の真ん中のみ

最後に忘れがちな

microSDカードスロットのネジを外します。

これで背面のカバーが取り外せます。

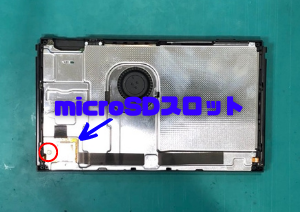

取り外したらmicroSDカードスロットと

白い金属のカバー(ヒートシンク?)が出てきます。

写真では見にくいですが左下にカードスロットがあるので

ネジを1つ外してコネクタを外します。

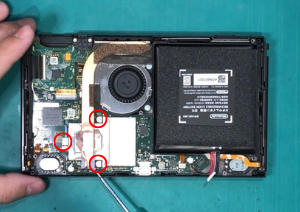

次に金属のカバーを外す為、ネジを外します。



これで金属のカバーが外れて基盤があらわれます。

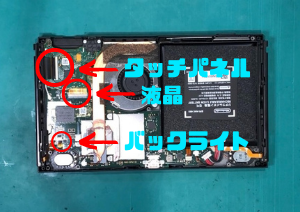

写真に記載していますがこの基盤に

液晶やタッチパネルのコネクタが繋がっています。

この3つのコネクタを外す為、少し分解をしていきます。

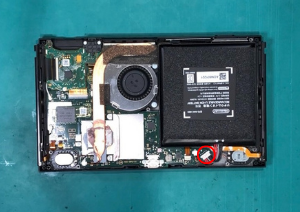

まずはiPhoneなどと同じようにバッテリーのコネクタを外します。

次にCPUヒートシンクを外します。

ネジを3つ外します。

またこのヒートシンクは外れないように

黒いシールで固定されているので

シールを外してヒートシンクも外していきます。

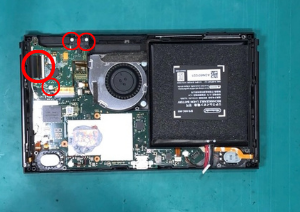

ヒートシンクが外せたら

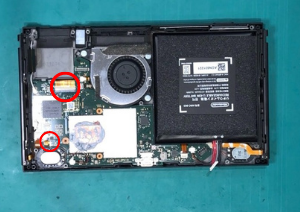

次に左上のゲームカードスロットを外します。

ここにはタッチパネルのコネクタもあるので

一緒に外していきます。



ここまできたら液晶のコネクタも外せるようになっているので

液晶のコネクタとバックライトのコネクタを外します。



これで基盤部分の分解は完了です。



次に画面側に向けて

タッチパネルを外していきます。

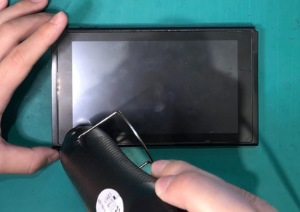

タッチパネルは強力な粘着テープで固定してあるため

しっかりと温めて割ってしまわないように慎重に剥がしていきます。

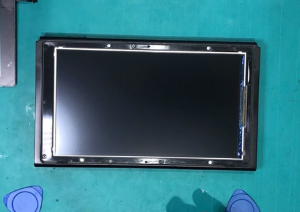

タッチパネルを外すと中に液晶があります。

この液晶は特に固定されているわけではないので

軽く持ち上げて外していきます。



これで分解は全て完了です!!

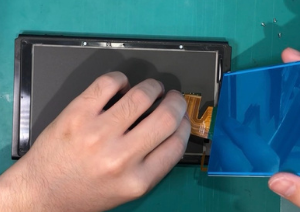

あとは新しい液晶を用意して取り付けます。

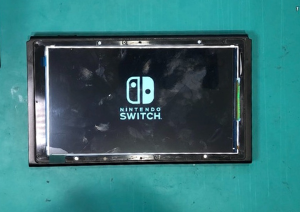

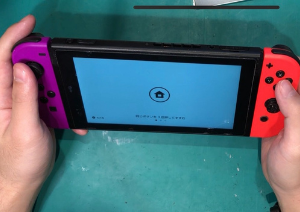

タッチパネルを取り付ける前に

動作確認を行います。

(ヒートシンクについているグリスが指につきまくって

画面が汚いのはご了承ください)

液晶にカバーがある間はいいですが

カバーを外した後に液晶に指紋などがつくと

綺麗にするのが大変なので気を付けておきましょう。



無事に動作ができたら

タッチパネルを元に戻していくのですが

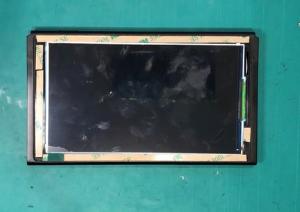

外すときに粘着テープを剥がしてしまっているので

新しい粘着テープを貼っておきましょう。



後は外したものをつけていくだけです!



最後にもう一度動作確認を行い

問題がなければ修理完了です!!



さいごに

今回のSwitch液晶交換はいかがだったでしょうか?

SwitchもiPhoneなどと同じように色々なパーツ交換が

出来るようになっています。

液晶以外にもゲームカードスロットやmicroSDカードスロット、

バッテリーやスピーカーなどあらゆる部分が交換可能です。



僕も修理店で働くまではSwitchの画面が傷ついてしまったら

もうそのままで使うしかないとあきらめていました。

しかしそんな故障や傷だって修理できちゃうんです!

画面のついている3DSやPSPなども同じで

画面の交換ができる事が多々あります。

とはいえ精密機器である事に変わりはないので

乱暴には扱わないようにしてくださいね。笑



お持ちのゲーム機でお困りの事がございましたら

お気軽に当店までご相談くださいませ♪



当店はJR盛岡駅から徒歩1分のフェザン本館1Fにて営業しております。

皆様のご来店、心よりお待ちしております!
