修理には欠かせない道具《ヒートガン》の断線修理を行いました

[公開日:2021/08/24]

スマホ・タブレット修理のダイワンテレコム名古屋今池店です。

今回は「修理には欠かせない道具"ヒートガン"の断線修理」を簡単にご紹介します。

ヒートガンとは簡単に言えば家庭用ドライヤーの超強力版です。

ヘヤードライヤーと一番違うのは温度。

数秒で約200°C〜600°Cの熱風が出せる兵器(道具)です。

スマホ・タブレット修理では無くてはならない道具の一つで主に粘着で固定されている液晶パネルやバックパネル・バッテリーなどを取り外す際に活用されています。

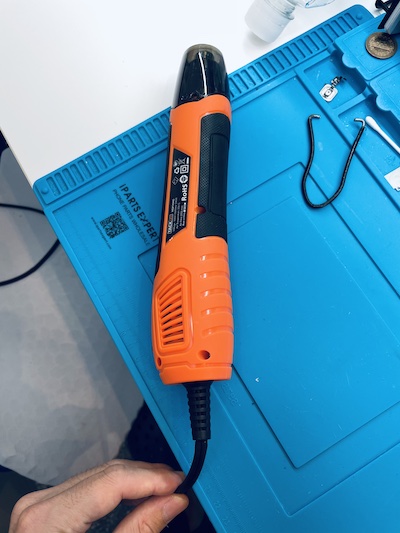

今回は当店で使用している"TACK LIFE"のヒートガン(小型 350W)の断線修復修理をご紹介ます。

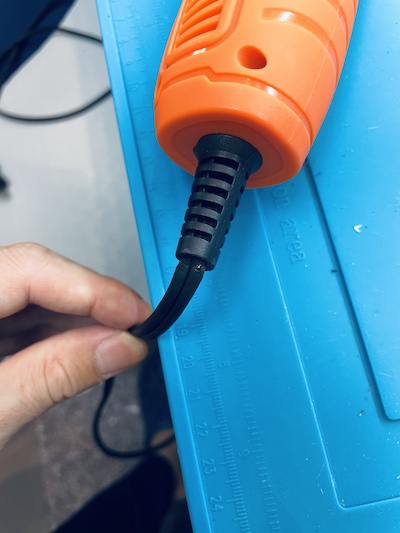

断線している箇所はコードの付け根部分です

最近は使用中・使用外関わらず断線部分で「パチッパチッ」とショートした音が続いてました。

このコードの付け根(蛇腹部)を「ケーブルブッシュ」と言いますが、この部位の断線率は機器全般一般的にも最も高いようです。

因みにこのケーブルブッシュを好みの長さだけ後付けしたい方は「自在ブッシュ」という延長ブッシュみたいなものを購入してつけるもの良いかもしれません。(ホームセンターやネットショップ"モノタロウ"などで販売されています)

ヒートガン分解して配線を組み直す

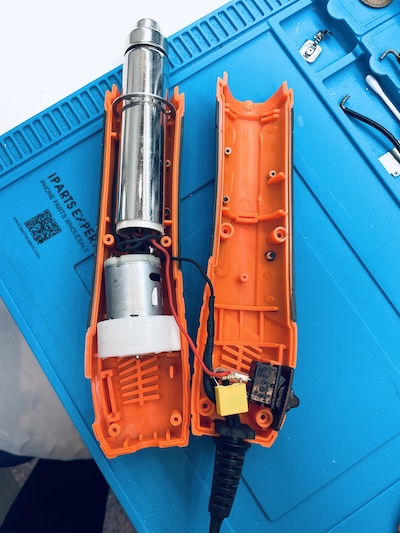

↓数本のネジを外せば簡単に分解できました。

中は単純ですが、内部配線の配置を覚えておくと修理後は組み付けやすいです。

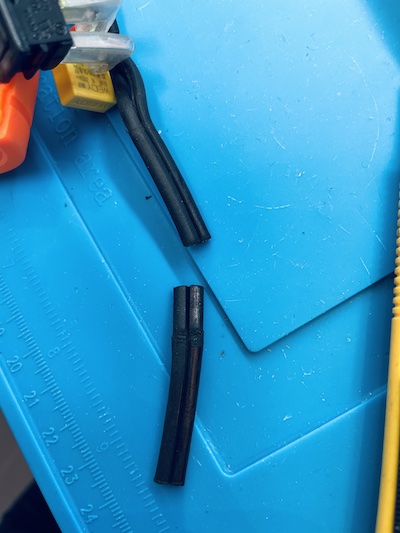

分解した後は再利用できるようにケーブルブッシュを綺麗に割いておくと良いかもしれません。

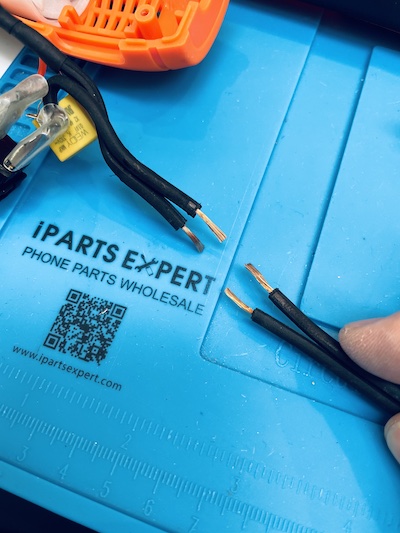

次に断線したケーブル部分をカットして銅線を剥き出しにします。

銅線にはプラスマイナスがあるので間違わない為にも予め印をつけておくのが良いです。

後はハンダで結合させて耐熱・絶縁テープなどを使用しつつ補強して修理は完了です。

自分で使用する道具としてはこれで十分な補強修復修理となりました。
