iPhone 13 画面ガラス割れ＋OLED縦線修理体験記｜画面交換で完全復活！



こんにちは！今日は実機修理体験をお届けします。

先日、お客様からお預かりしたiPhone 13。落下の衝撃で画面ガラスが一部割れ、さらに内部のOLEDパネルが損傷してカラフルな縦線が無数に走る深刻な状態でした。



症状の詳細



・画面全体に蜘蛛の巣状のガラス割れ

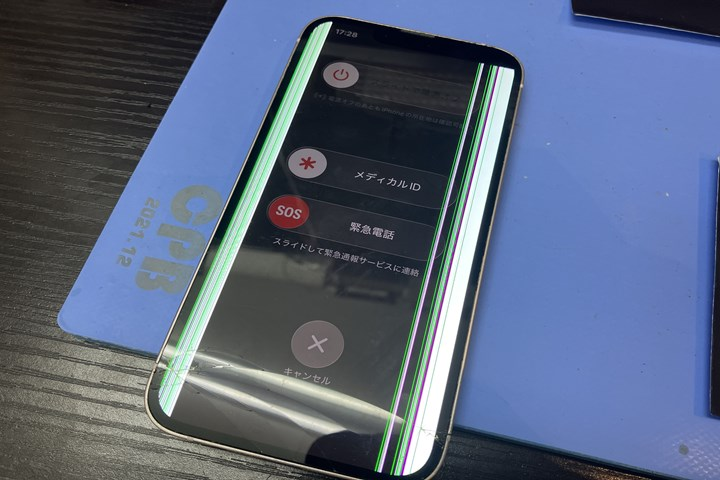

・電源を入れると右側を中心に緑・ピンク・青・白の鮮やかな縦線が複数本
・一部タッチ反応も悪化
・OLED特有の表示不良で、放置するとさらに線が増える可能性あり



このカラフル縦線は、OLEDパネルの画素やフレキシブルケーブルが物理的にダメージを受けた典型的な症状です。ガラスだけ割れた場合と違い、パネル全体の交換が必要になります。



修理前の注意点

修理前に必ず：



• バックアップを取る（可能であれば）
• 高品質互換OLEDパネルか高品質互換LCDパネルを選ぶ



一部の機種では互換LCDパネルだと自動輝度、常に画面ONの機能が使えなくなる事がございます。



実際の修理手順



1. 外装ネジの除去
iPhone下部のP2ペンタローブネジ2本を外します。特殊ドライバーが必須です。



2. 画面の開封
吸盤とプライツールを使って慎重に画面を持ち上げます。割れたガラスなので破片が飛ばないよう注意。接着が強いので温めながら作業。



3. 内部ケーブルの接続解除
バッテリーコネクタを最初に外してショート防止。
画面側のフレキシブルケーブル（ディスプレイ、フロントセンサー）を丁寧に外します。



4. 古い画面からパーツを取り外す

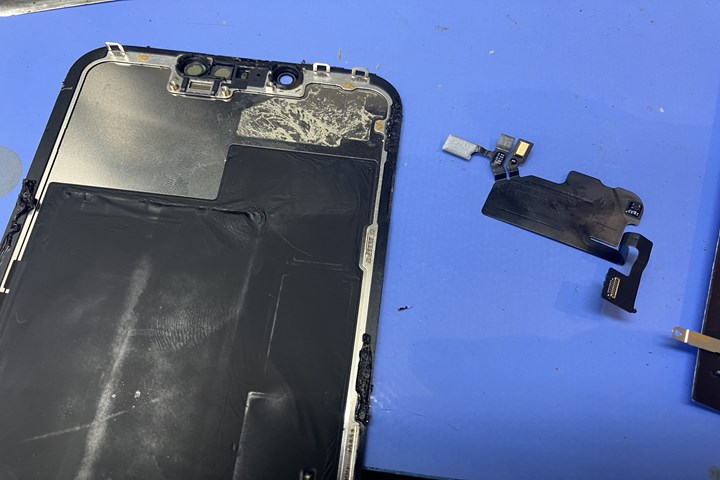

壊れたパネルからフロントセンサーパーツを取り外し、新しい画面へ移植を行います。



5. 新しい画面の取り付け

今回は数ヶ月以内に買い替えを検討している点から高品質LCDパネルをお選び頂きました。
ケーブルを正しい順序で接続し、固定金具を取り付けます。



6. 最終固定とネジ締め
下部ネジを締めて完了。



修理後の様子

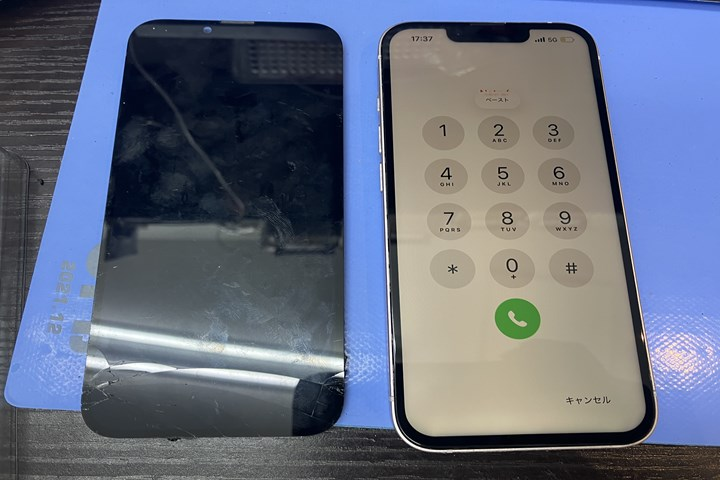

電源を入れると…綺麗な画面が復活！

・縦線は完全に消滅
・タッチ反応もスムーズ
・輝度・色味も良好（高品質パネル使用）
・Face IDも問題なし

割れていたガラス部分も新品同様の滑らかな感触に戻りました。



所要時間と費用目安

作業時間：約30〜60分
費用：互換LCDパネル使用で11,000円(税込)



最後に

今回の修理で、iPhone 13はまだまだ現役で使えますが、電池を一度も交換していないとかなり劣化が見受けられます。画面とバッテリーを交換しても新品買うよりもお安く済みますので故障している場合にはご検討下さい。

皆さんも画面トラブル時は早めの対応をおすすめします！放置するとデータ消失のリスクもありますよ。

修理を考えている方の参考になれば嬉しいです。
質問があればお気軽にご相談ください！
